BNWAS NBW-1000: кому слышна тревога и откуда подтверждают вахту
После переоборудования мостика удобная кнопка может оказаться за перегородкой, а резервный помощник — в другом помещении. Для подбора BNWAS важна схема людей и рабочих мест. Количество устройств сброса и сигнализаторов определяется после неё, а не копируется из старой накладной.
Пример: изменились мостик и размещение экипажа
На судне сохранили прежнюю систему контроля дееспособности вахтенного помощника, но перенесли стол, добавили закрытый шкаф и изменили размещение резервного помощника. При подготовке замены основного блока нужно отразить эти изменения на плане. Отметьте пост управления, места судовождения, маневрирования и наблюдения, крылья мостика, расположение капитана, резервного помощника и других членов экипажа, способных прийти на помощь.
Для такого проекта NSR NBW-1000 — BNWAS в каталоге нашей группы AlphaSolutions рассматривают как систему: блок управления, соединительный блок, устройства сброса и устройства сигнализации. Изготовитель выпускает принадлежности этих назначений. Конкретные количества и исполнения должны следовать из согласованной схемы, а не из максимально возможного состава семейства.
Где подтверждение вахты действительно доступно
Пункты 3.4.7.1–3.4.7.2 части V Правил по оборудованию морских судов РС 2026 года связывают размещение подтверждения и возврата системы в исходное состояние с надлежащим наблюдением. Устройства должны находиться на мостике в местах, откуда оно обеспечивается, предпочтительно рядом с визуальными индикаторами. Учитывается доступность с перечисленных рабочих мест и крыльев мостика. Конструкция должна позволять использование вахтенным помощником на мостике и исключать непреднамеренное использование другими лицами.
Поэтому предложение «добавим кнопку там, где её проще подключить» недостаточно. На плане должно быть видно, с какого рабочего места ею пользуются и сохраняется ли надлежащее наблюдение. Морское назначение NBW-1000 не разрешает размещать сброс в любом удобном помещении или за непрозрачной перегородкой. Возможность подключения нескольких устройств также не заменяет обоснование каждой точки.
Область использованной части V установлена пунктом 1.1.1: самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. Дополнительные указания администрации флага учитываются по 1.1.3. Для международного рейса или иной нормативной основы требования устанавливают отдельно; этот разбор не переносит указанную область на все суда.
Три уровня тревоги — разные получатели
Пункт 3.4.7.4 описывает размещение устройств сигнализации через места, где сигнал должен восприниматься. Световой сигнал после периода ожидания должен быть виден с любого рабочего места мостика. Звуковой сигнал первого уровня должен быть слышен на всех его рабочих местах. Второй уровень предназначен для места размещения резервного помощника и/или капитана, третий — для мест нахождения других членов экипажа, способных принять меры.
Практическая ведомость содержит не только номер помещения, но и его роль. Если каюта изменила назначение, прежняя надпись на кабеле не доказывает, что тревога приходит нужному человеку. При обсуждении переоборудования передайте актуальное размещение экипажа и отметьте сохраняемые сигнализаторы. Это позволяет согласовать перемещение или дополнение устройств без предположения, что старый комплект подходит новой планировке.
Пункт 3.4.7.3 допускает специальную кнопку аварийного вызова на посту судовождения и маневрирования для экстренного вызова резервного помощника и/или капитана. Её назначение отличается от подтверждения вахты; эти позиции нельзя смешивать под общей строкой «кнопки BNWAS».
Когда второй уровень может охватывать обе группы
Пункт 3.4.7.5 содержит конкретное условие для непассажирских судов: второй уровень может одновременно подаваться в места, указанные для второго и третьего уровней. В таком случае третий уровень может не подаваться. Это условная возможность при соответствующем охвате получателей, а не общее разрешение исключить третью ступень или убрать устройства из помещений экипажа.
В запросе укажите, является ли судно пассажирским, и приложите согласуемую схему оповещения. Необходимую конфигурацию рассматривают по применимым документам и руководству NBW-1000. Настройки времени, отключение системы и программирование не следует определять по краткой статье или чужой сохранённой конфигурации.
Что включить в запрос на NBW-1000
| Исходные данные | Результат для комплектации |
|---|---|
| Тип судна, рейсы и применимая нормативная основа | Область рассмотрения требований |
| План мостика с рабочими местами и обзором | Точки сброса и визуальной сигнализации |
| Актуальные места размещения получателей | Устройства и маршруты оповещения |
| Модели сохраняемых блоков и документация | Границы замены и применимые принадлежности |
| Состав работ и программа проверки | Что поставляется, устанавливается и предъявляется |
В предложении отдельно фиксируют основной комплект NBW-1000, требуемые устройства сброса, сигнализаторы и работы. Итоговая схема должна связывать каждую позицию с рабочим местом или получателем тревоги. Соответствие конкретной установки и документы на исполнение рассматриваются отдельно от общего описания модели изготовителем.
Источники
- РС: часть V Правил по оборудованию морских судов, редакция 2026 — 1.1.1, 1.1.3, 3.4.7.1–3.4.7.5.
- NSR: назначение и состав системы NBW-1000.
- NSR: брошюра NBW-1000 rev.16 и принадлежности.

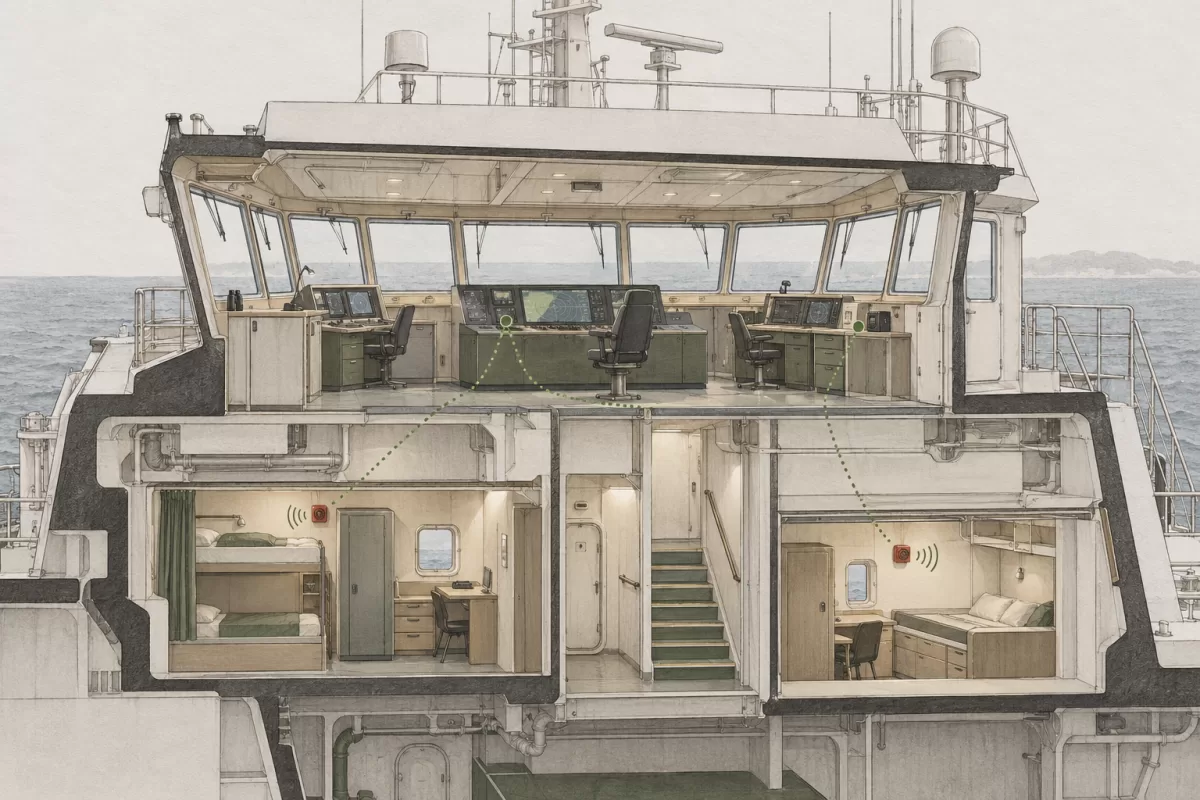

Условная авторская иллюстрация рабочих мест и получателей тревоги. Не фотография NBW-1000 и не согласованная схема конкретного судна.
