Правила РС и РКО: практическое применение
АИС NSI-1000: подключение лоцманского компьютера в рабочем месте
АИС находится в рубке, но для подключения компьютера лоцману приходится тянуть кабель через проход. При замене аппаратуры это удобный момент пересмотреть расположение подключения. В заявке нужны две отдельные позиции: комплект судовой АИС и оборудование лоцманского подключения у предусмотренного рабочего места.
Сначала обозначить место работы лоцмана
Рабочий пример: основной блок прежней АИС установлен за пультом, а лоцман пользуется столом ближе к передним окнам. Заказ «заменить АИС на такую же по назначению» не объясняет поставщику, где должен находиться доступный разъём. Отметьте на плане обе точки, место дисплея и предполагаемый путь кабеля. Добавьте фотографии подхода к столу и существующего подключения. Это исходные данные для согласования размещения, а не готовая монтажная схема.
В пункте 3.4.9.4 части V Правил по оборудованию морских судов РС, редакция 2026 года, предусмотрен разъём для подключения персонального компьютера лоцмана к АИС вблизи его рабочего места на ходовом мостике. Разъём на задней стороне блока и доступное лоцманское подключение у рабочего места — разные сведения в проекте.
Область этой части правил определена пунктом 1.1.1: самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. Для конкретного судна устанавливают применимые документы, район плавания и требования администрации флага; пункт 1.1.3 отдельно учитывает дополнительные указания такой администрации. Здесь разобрано размещение подключения в этой области, а не универсальная обязанность для любого судна мира.
Что входит в обсуждение NSI-1000
NSR NSI-1000 — судовая АИС класса A в каталоге нашей группы AlphaSolutions. Изготовитель описывает систему с транспондером и отдельным блоком индикации и управления. В актуальной брошюре принадлежность Pilot Plug NPP100 указана среди опций. Её наличие в конкретной поставке следует фиксировать отдельной строкой спецификации.
Если на судне уже есть лоцманское подключение, сообщите его обозначение и приложите документацию. Сохранение прежнего участка рассматривают по применимой документации и фактической конфигурации. Внешне похожее гнездо не устанавливает совместимость, наличие нужного обмена данными или комплектность NPP100. Исполнение, подключение и состав кабелей подтверждают по документации именно выбранной системы; распайку по фотографии здесь не определяют.
В запросе удобно разделить оборудование на три строки: система NSI-1000 в согласованном составе; опциональная принадлежность NPP100, если она требуется выбранному решению; кабельный участок и работы, определённые проектом. Такая ведомость помогает сравнивать предложения по одинаковому объёму, а не по одной строке «АИС комплект».
Не потерять остальные функции при переносе подключения
Пункт 3.4.9.1 требует удобства пользования индикатором и органами управления АИС в рулевой рубке. Пункт 3.4.9.2 допускает размещение отдельных блоков, не требующих оперативного управления, в аппаратной или специальной выгородке вблизи рубки. Поэтому удобное место для скрытого блока не определяет место дисплея или лоцманского разъёма.
Отдельный вопрос — сигнализация неисправности. Пункт 3.4.9.3 предусматривает подключение выходных контактов соответствующего реле к устройству звуковой сигнализации и перечисляет возможные варианты такого устройства. В исходных данных обозначьте существующий способ сигнализации: собственный громкоговоритель, отдельное устройство или система на мостике. Подключение нового лоцманского места не должно оставлять эту функцию за границами согласованной замены.
Данные для сопоставимой спецификации
| Что передать | Что это помогает согласовать |
|---|---|
| Судно, район плавания, применимые документы | Область требований и состав согласований |
| План рубки с рабочим местом лоцмана | Доступное место подключения, а не только место блока |
| Модель существующей АИС и принадлежностей | Что заменяется и что рассматривается для сохранения |
| Обозначения разъёмов и имеющаяся документация | Применимое исполнение и соединения |
| Расположение дисплея и сигнализации | Сохранение оперативных функций |
| Количество комплектов, порт получения, работы | Границы коммерческого предложения |
Результат подготовки — одна ведомость, в которой понятно, где лоцман подключает компьютер, какая принадлежность входит в поставку и какие работы относятся к судовой части. Приёмку и объём проверки определяют по согласованной программе, применимым документам и руководству изготовителя. Наличие модели в каталоге и общий пункт правил сами по себе не подтверждают одобрение конкретного исполнения или установки.
Источники
- РС: Правила по оборудованию морских судов, часть V, редакция 2026 — 1.1.1, 1.1.3, 3.4.9.1–3.4.9.4.
- NSR: назначение NSI-1000.
- NSR: брошюра NSI-1000, rev.16, опциональная NPP100.

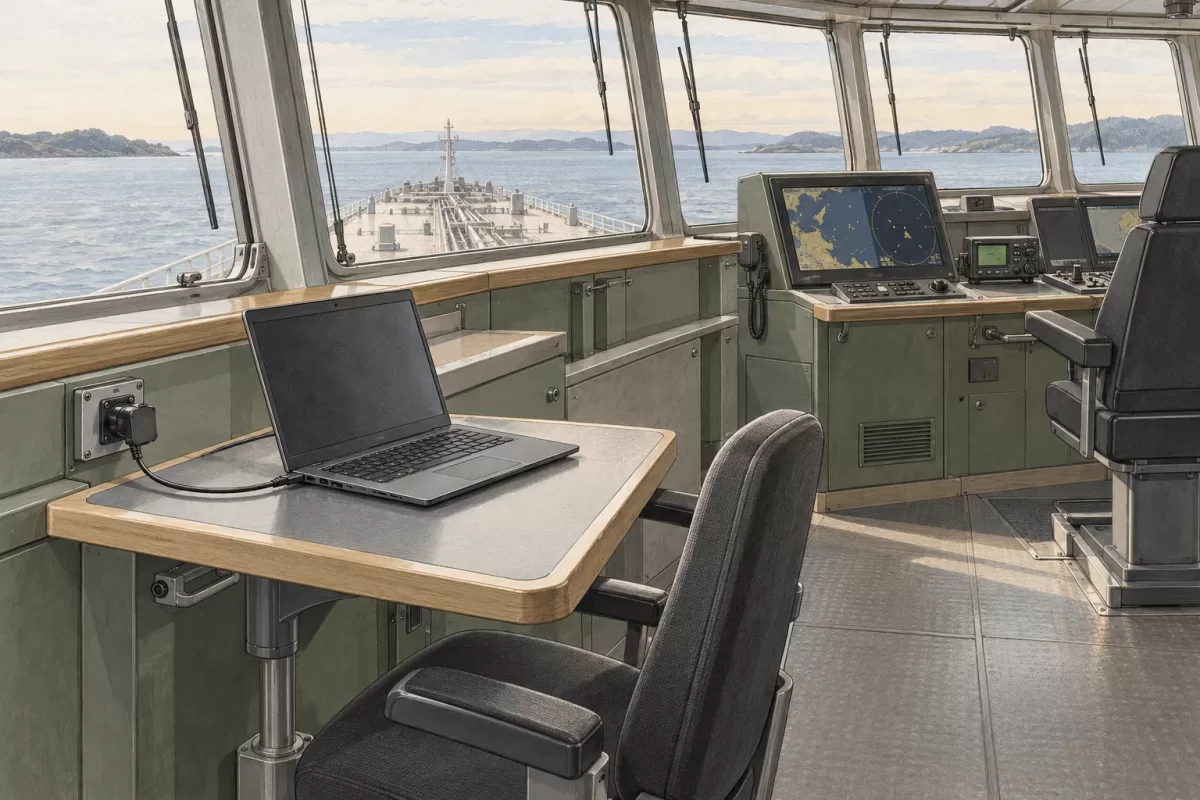

Условная авторская иллюстрация рабочего места и подключения. Не фотография NSI-1000 или NPP100 и не монтажный чертёж.
