DR3000: постоянный и мигающий Repeater Disabled означают разное
В сообщении об отказе Motorola DR3000 часто остаётся короткое описание: «горит красный». Для выбора следующего действия этого недостаточно. На передней панели разные индикаторы имеют собственные значения, а для Repeater Disabled руководство различает постоянное свечение и мигание. Полезно зафиксировать название индикатора и характер свечения до заказа замены оборудования.

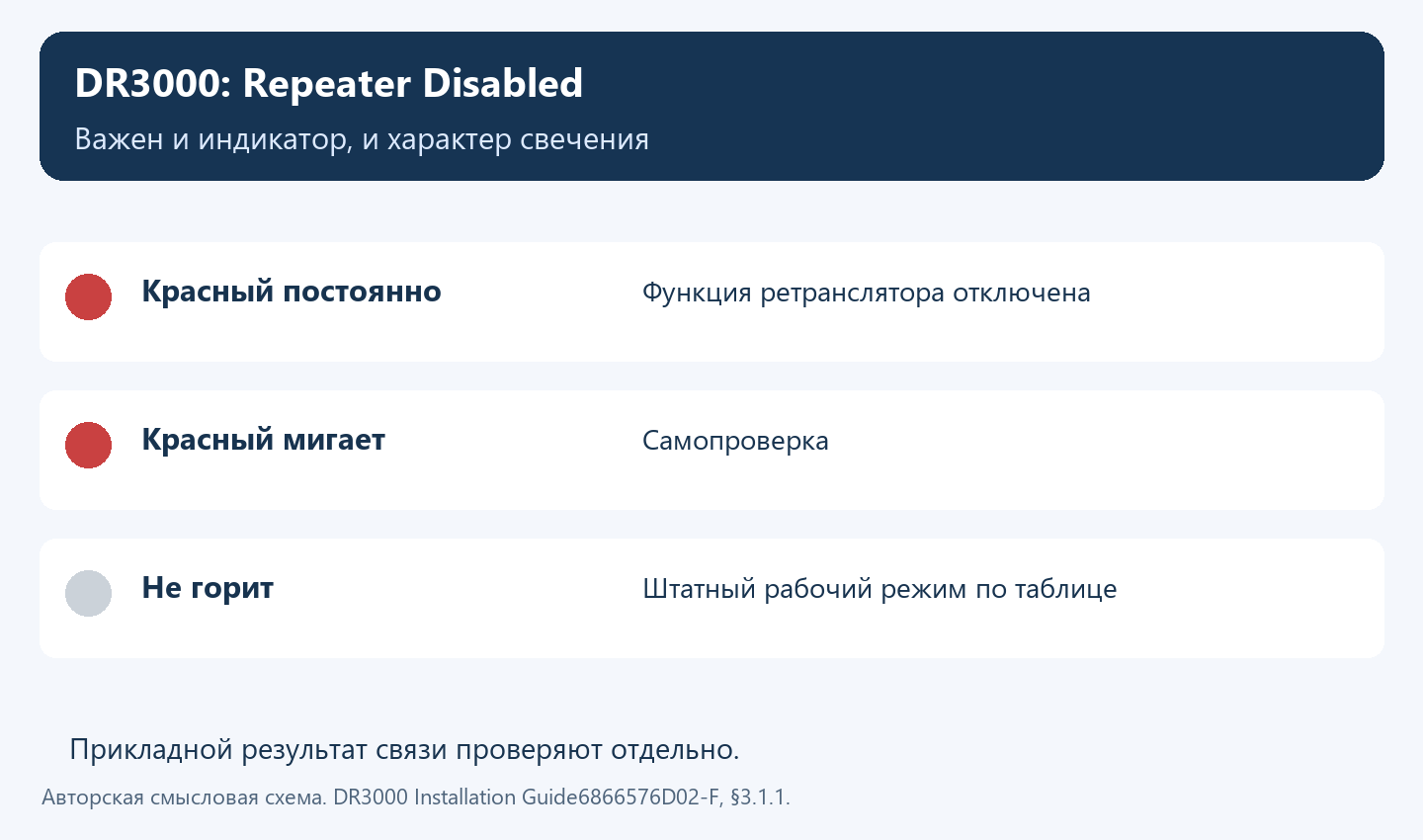

Авторская таблица по Motorola DR3000 Installation Guide 6866576D02-F, раздел 3.1.1. Она показывает значения индикации из руководства, сохраняя отдельную проверку реального результата связи.
Что описывает таблица изготовителя
Для Repeater Disabled постоянный красный означает отключённую функцию ретранслятора. Мигающий красный соответствует режиму самопроверки. Погашенное состояние в таблице названо нормальным рабочим режимом. Эти записи относятся к конкретному индикатору; переносить их на любую красную лампу корпуса было бы неверно.
Такое различие меняет содержание сервисного обращения. Сообщение «Repeater Disabled мигает во время наблюдения» точнее, чем общий вывод о неисправном передатчике. Одна строка руководства также не устанавливает причину отключения функции или продолжительность самопроверки конкретного экземпляра. Эти сведения выясняют по применимой документации и фактическому состоянию аппарата.
Красный Power относится к питанию
В той же таблице у Power есть другое значение: постоянный красный указывает работу от резервной батареи, постоянный зелёный — от AC. Поэтому красный Power и красный Repeater Disabled нельзя объединять в один неопределённый сигнал «авария».
Представим радиоузел после перерыва электроснабжения. Ответственный сотрудник видит красный индикатор и сообщает о нём диспетчеру. Если назвать Power и характер свечения, наблюдение можно связать с источником питания по таблице. Для Repeater Disabled потребовалась бы другая интерпретация. Это ещё не результат проверки всей резервной системы или ёмкости батареи.
Как сохранить полезное наблюдение
В записи указывают модель и серийный номер, название индикатора, цвет, постоянное свечение либо мигание и событие, при котором это замечено. Фотография помогает показать расположение лампы; для изменения во времени может потребоваться последовательность наблюдений. Отдельно записывают, проходит ли согласованный вызов и ответ.
Эти данные позволяют обсуждать состояние определённого блока без немедленного вывода «нужен новый ретранслятор». Причину, необходимые работы и порядок возврата функции определяет обслуживающий исполнитель. Произвольная процедура сброса, переключения неизвестных настроек или вскрытия в этом разборе не предлагается.
Состояние индикатора и готовность связи
Погашенный Repeater Disabled соответствует указанному в таблице рабочему состоянию, однако сам по себе не доказывает слышимость на всех точках предприятия. Для приёмки сохраняют проверку нужных обменов с выбранными абонентами. Это разные записи: местная индикация аппарата и результат связи у участника системы.
При покупке замены пришлите маркировку, описание действующего узла и наблюдение с точным названием индикатора. В предложение включают согласованное исполнение, состояние, комплект и работы. DR3000 в каталоге. Источник: Motorola DR3000 Installation Guide 6866576D02-F, март 2011 года, раздел 3.1.1, PDF-страница 15.
