DR3000: алгоритм основного вентилятора зависит от исполнения
При осмотре Motorola DR3000 основной вентилятор может вести себя по-разному. Руководство 2011 года описывает изменения по дате производства и исполнению 32 MB. Поэтому наблюдение «вентилятор остановлен» или «работает быстро» нужно связывать с определённым аппаратом и применимым алгоритмом. Универсальная проверка по одному звуку для всех DR3000 из документа не следует.

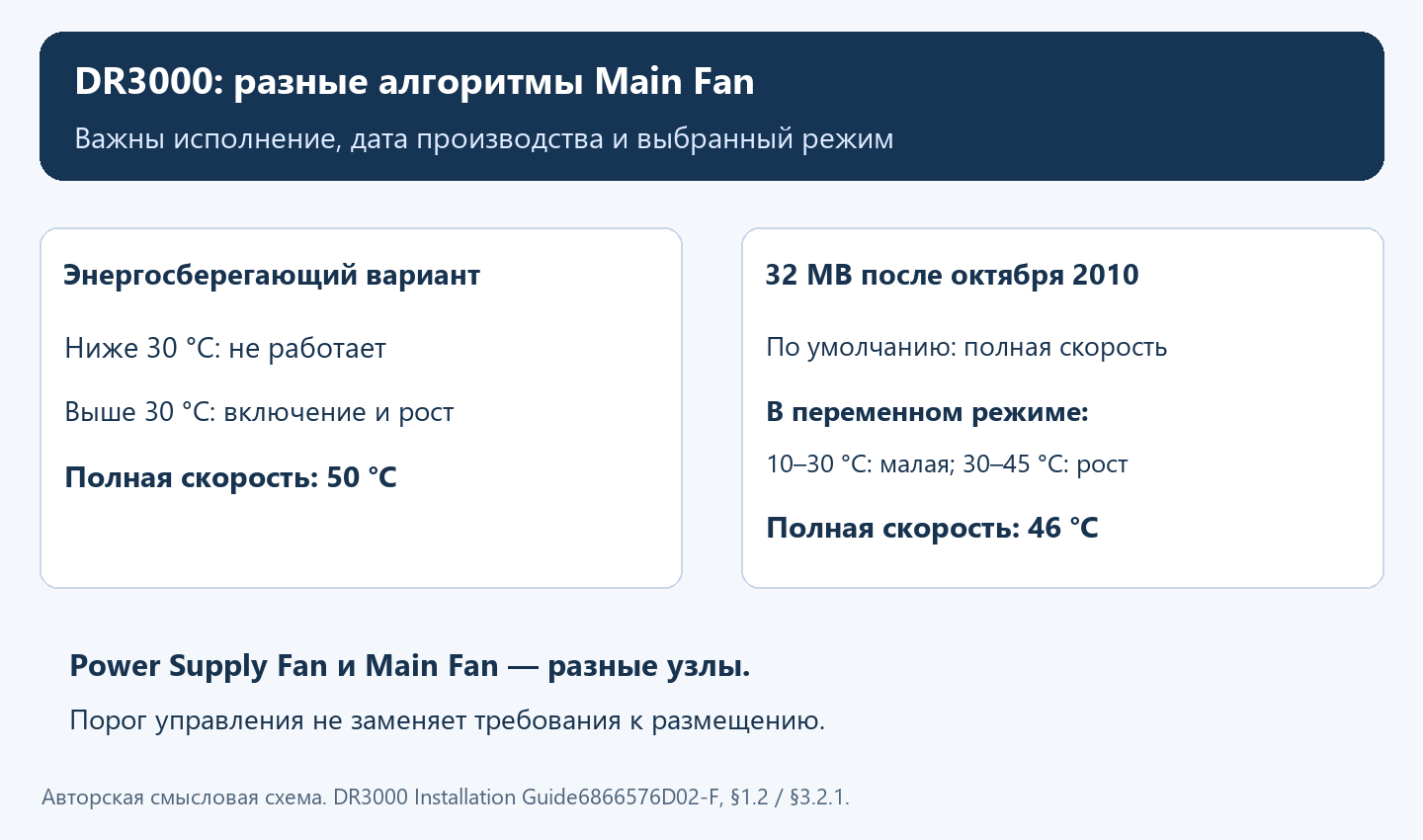

Авторская таблица по Motorola DR3000 Installation Guide 6866576D02-F, примечание к разделу 1.2. Температуры относятся к условиям управления вентилятором из этого описания; они не заменяют требования к размещению оборудования.
Энергосберегающий вариант из примечания
Для VHF- и UHF-ретрансляторов с энергосберегающим основным вентилятором, выпускавшихся с июля 2008 года, руководство описывает короткое включение после подачи питания как самопроверку. При внутренней температуре ниже 30 °C основной вентилятор не работает. После повышения выше 30 °C он включается, скорость растёт с температурой; при 50 °C указана полная скорость.
Такое описание показывает, почему неподвижный основной вентилятор нельзя автоматически объявить отказом для любого исполнения. При этом оно не доказывает исправность конкретного блока. Для обращения в сервис нужны маркировка, условия наблюдения и подтверждение применимого варианта.
Изменение для 32 MB после октября 2010 года
Для DR3000 32 MB, произведённых после октября 2010 года, в том же примечании указана настройка полной скорости основного вентилятора по умолчанию. Изготовитель также описывает возможность другого режима, выбираемого обслуживающим исполнителем переключателем на соединительной плате.
У указанного переменного режима приведены свои условия: низкая постоянная скорость в диапазоне 10–30 °C, рост между 30 и 45 °C и полная скорость при 46 °C. Эти числа нельзя смешивать с порогами предыдущего описания. Здесь не приводится порядок вскрытия аппарата или изменения положения переключателя.
Уточнить, какой вентилятор наблюдают
В таблице задней панели отдельно перечислены Power Supply Fan и Main Fan. Вентилятор источника питания описан как работающий непрерывно; для основного предусмотрено своё поведение. Поэтому сервисное сообщение должно указывать нужный узел, а не только общий шум корпуса.
Полезная запись связывает фотографию расположения, модель и серийный номер, аппаратную версию и момент наблюдения. Если состояние меняется после включения или во время работы, фиксируют последовательность. Самостоятельно назначать всему парку один температурный алгоритм по похожему корпусу не следует.
Что согласовать для замены и обслуживания
При покупке или восстановлении DR3000 запросите подтверждение исполнения, действующего режима основного вентилятора и применимой документации. Условия размещения, доступ воздуха и фактическую работу узла рассматривают отдельно. Порог управления вентилятором не является разрешением выбирать произвольную температуру внутри шкафа.
Для предложения приложите маркировку, описание проявления и сведения о месте установки. Состояние, комплект, необходимые работы и согласованную проверку подтверждают для определённого аппарата. DR3000 в каталоге. Источник: Motorola DR3000 Installation Guide 6866576D02-F, март 2011 года, PDF-страница 9 и таблица задней панели на PDF-странице 16.
